AI WATERING
WIFI 自動澆水控制器 操作手冊

By ideaRipple

物品檢視

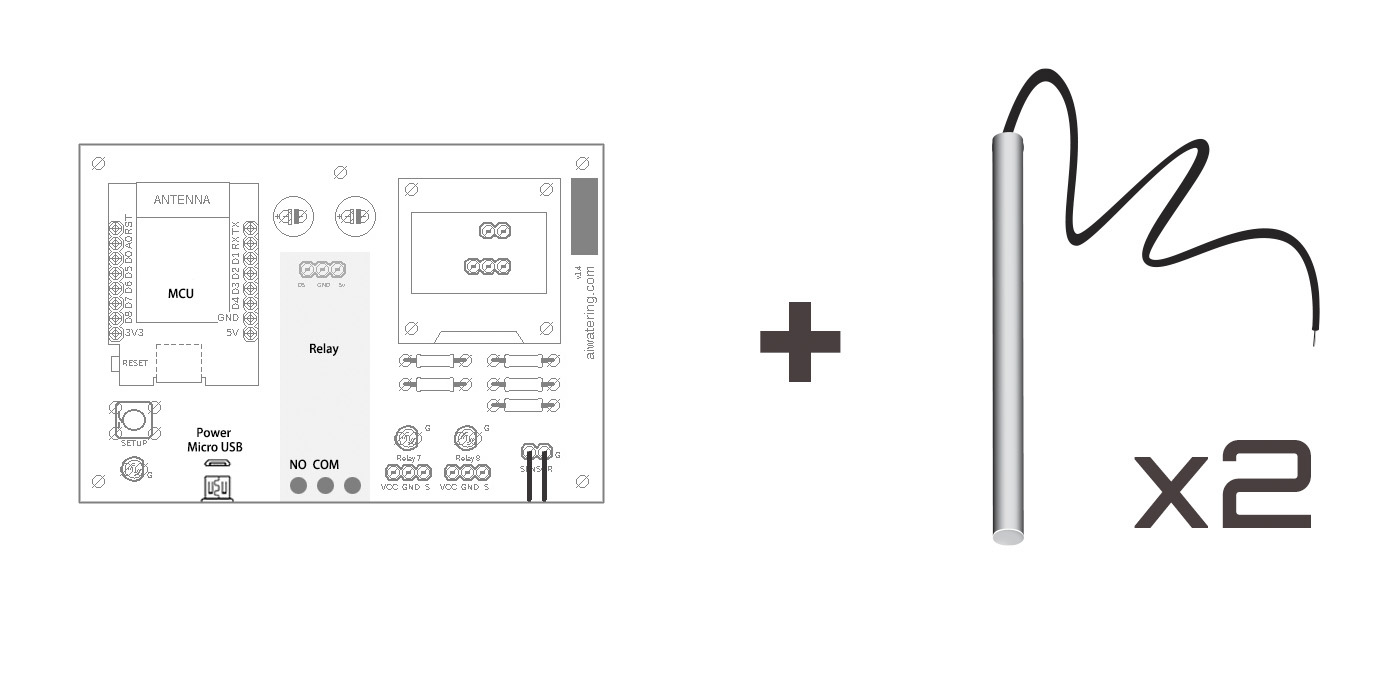

當你收到物品時,請先檢查物品是否有齊全。你會收到 AI 智慧控制器一台以及兩根土壤感測棒。


AI 智慧澆花控制器所含物品

土壤測棒

感測棒僅包含可銜接的導線長度,請依照所需準備好電線長度,只要方便施工,任何電線均可以, 並將感測棒電線接於主機右側接感測棒的位置,接好線後,請將感測棒插於靠近水源的土壤內,相距約 1 ~ 2cm。
建議可將感測棒與導線端用焊錫焊死,避免不必要的誤差。

首次使用可能需要2~4次的澆水循環後,才能達到穩定數據。必須注意的是,水的成分、土壤成分以及水垢都會影響感測數據。
若感測數據有大幅上下變動,可更換感測位置看看, 若土壤數據偏高 (>880),或是沒有反應,你可能必須清潔一下感測棒,清潔後,再重新插回土壤內。
若感測棒離水源太近,澆水水量太大,也會因為澆水造成感測棒周遭土壤流失,造成感測數據慢慢升高,這時找較結實的土壤,重新插回感測棒即可。

電源供應

本設備採用 5V Micro USB 供電(請自備),你可以用任何手機 5V 的電源供電,直接將 Mirco USB 插入 5V USB 母座就可以
注意: 請不要直接對 D1 MCU 供電,雖然可以運作,但可能會造成土壤監測不準確。

開機設定

開機後,你會看到系統在搜尋 WIFI 若你需要遠端遙控,請先閱讀 WIFI 設定
若不需要等 5 秒後,會看到版本畫面。

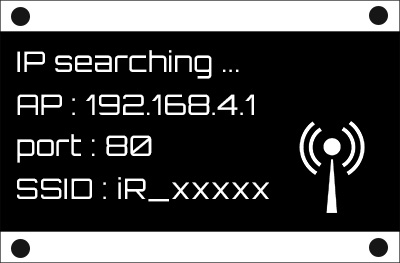

搜尋 IP (上圖表示沒有設定 WIFI,系統進入 AP 模式)

版本與設定資訊


版本與設定資訊
  1. 第一行是版本 ex.V1.51
  2. 第二行 Soil 252 100% @ 250
    "Soil 252" 是目前 Sensor 感應到的土壤數據 (土壤越乾,數據越高)
    "100% @250" 是土壤轉換的百分比,100% 發生在土壤 250 的時候
    自動模式以設定時的土壤數據當作100%依據,AI模式每次澆水後會自動修正100%的依據
  3. 第三行 "Auto Start @300"
    這表示土壤在 300 時會自動澆水
  4. 第四行 "Watering Time 3 min"
    表示澆花時間為 3分鐘
等 5 秒鐘後,就會進入設定畫面

設定 SETUP #1

這是設定澆花的土壤自動啟動值
在此時壓下主機上 SETUP 的按鈕,就可以累進設定 (以目前土壤值最多 +100 做循環),同時依照目前土壤的數據當作 100% 的參考數值。
若把該設定值定義成 0,那就不會自動澆水。
若不需要異動/設定,稍等 5秒後,就會進入下一個畫面
(該設定亦可稍後透過 WIFI 遠端異動)

設定 SETUP #2

這是設定澆花時間 (該設定亦可透過 WIFI 異動)
在此時壓下主機上 SETUP 的按鈕,就可以設定澆花分鐘數
可設 1,3,5,7,9,11,13,15 分鐘,壓一次按鈕可循環設定。

若不需要異動/設定,等 5秒後,就會進入下一個畫面

設定 SETUP #3

這是設定倒數計時器 Timer (該設定亦可透過 WIFI 異動)
時間到就會啟動澆水並將倒數時間復歸,澆完水又會開始倒數計時。
只要壓下主機上 SETUP 的按鈕,就可以循環設定 (0,6,12,18,24 小時)。
若把該設定值定義成 0,那就變成計時器。
注意:本系統並無時間晶片,時間僅供參考,非準確的時間帳盪。
若不需要異動/設定,等 5秒後,就會進入下一個畫面

運作畫面

完成設定後,系統就進入運作模式,並顯示相關資訊。
  1. 第一行是目前土壤監測值 ex. "Soil : 550"
  2. 第二行 "Auto Start @600 * W"
    這表示土壤在 600 時會自動澆水,後面的 "*" 表示系統目前在保護模式,系統在每次澆水後,會進入 2小時的保護模式, 保護模式是避免自動設定沒設好或是土壤感測誤差,造成不斷重複澆水,該模式不受時間倒數或是手動強制澆水限制。
    最後面有個 "W",這表示若有設定 WIFI 並成功連線,就會出現 "W" 提示有連線成功。
  3. 第三行 顯示目前土壤百分比以及計時器
  4. 第四行 "Watering time 3 min",提示澆花時間為 3分鐘。
若需要手動強制澆水,可以在此時壓下 SETUP 按鈕,就會啟動強制澆水,強制澆水不受保護模式限制,你可以隨時手動強制澆水。

澆水模式

澆水模式會顯示剩餘的澆花時間,單位"秒"。

友善提醒
請先按照需求與現場環境,將感測棒接線端接上控制器並將感應器插入靠近水源的土壤,並配好相關水電管路,接好電磁閥或幫浦的配線。
水路的配置因環境而異,可以參考 配管示範, 若沒有水電相關經驗,可以先請專業人員先安裝好澆水的管路與控制水源的電磁閥或是馬達。

主要繼電器控制端


示意圖非商品
本設備可由倒數時間、土壤感測或是手動來控制繼電器的啟閉
所以,你可以將電磁閥或是水泵馬達接上繼電器主控端,便可控制水源的啟閉。

D7 & D8 擴充功能智慧家電


上圖繼電器請依需求自行採購後接於 D7 or D8 控制端
本設備可以擴充成智慧家電
本控制器額外提供兩組的控制輸出 D7 & D8
請先自行採購高觸發(High Level Trigger Relay)型態的繼電器
並將其接於 D7 or D8,就可以用 WIFI 無線控制開關,輕鬆擁有智慧家電。
注意: D7/D8 觸發電位為 3.3v

操作手冊

關於系統操作教學

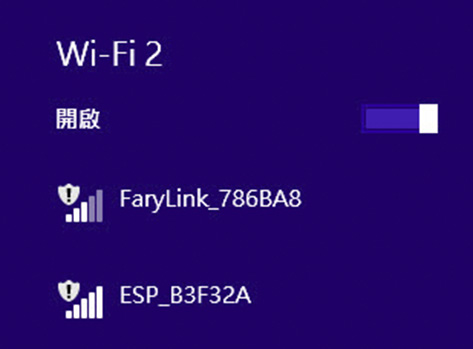

WIFI 設定

若需要遠端遙控與監控

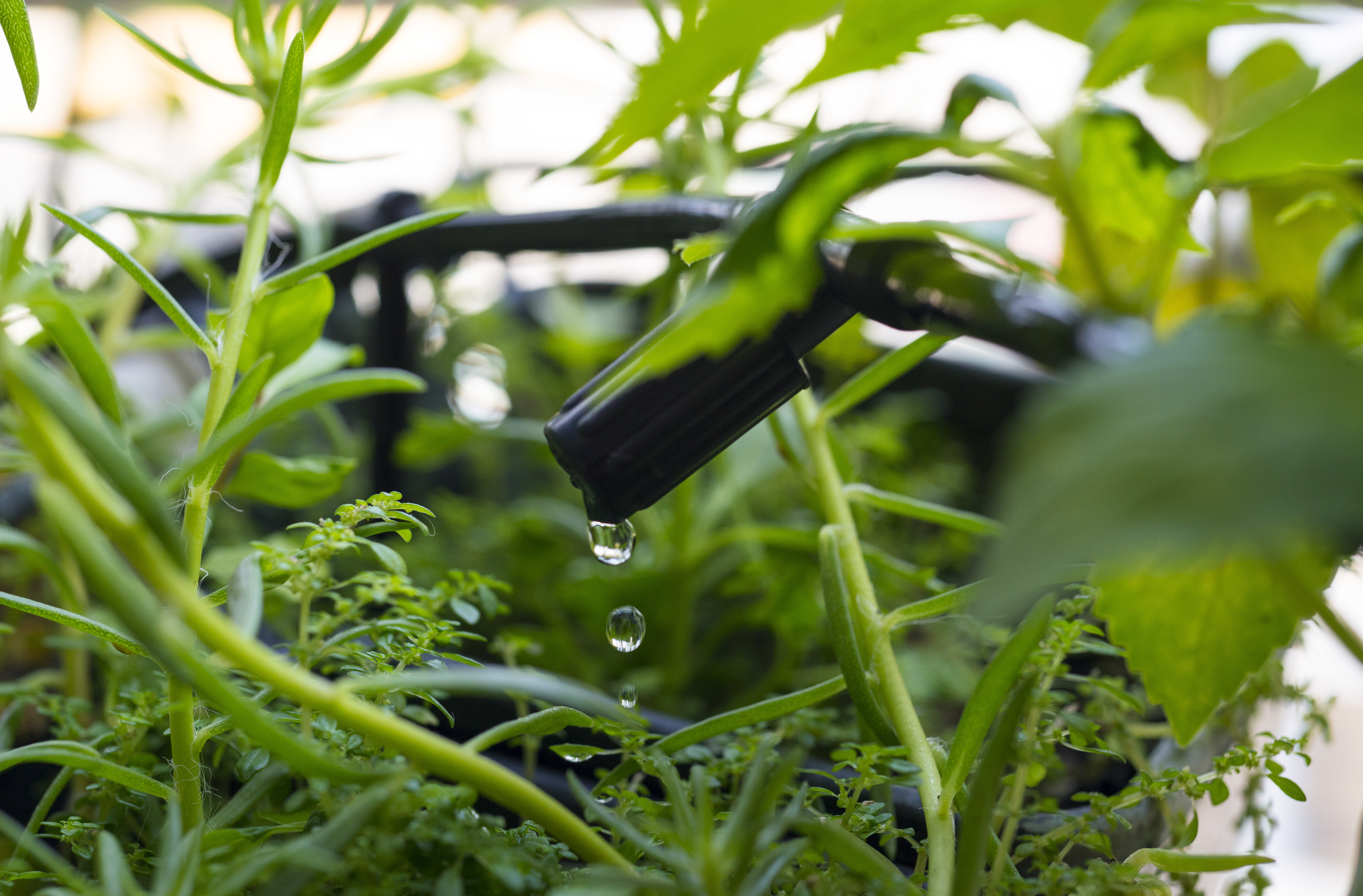

配管示範
